Alloys Italia vi assiste con i sistemi di allineamento per la preparazione e lavorazione delle lamiere e travi.
Alloys Italia vanta tra i suoi prodotti, la produzione di attrezzature speciali di saldatura dietro specifica richiesta del cliente.

ATTREZZATURE SPECIALI

Sono apparecchiature speciali per saldatura ed ossitaglio. Vengono realizzate anche su specifica richiesta del cliente.

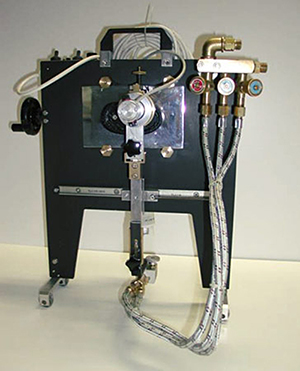

AI-A9601S

Scaloppatrice Ortogonale per la realizzazione di asole di drenaggio

AI A9601SÈ costituita da un telaio munito di rotelle di scorrimento sul quale è montato, anteriormente, un carrellino portante la DIMA; sulla DIMA opera un sistema di rilevamento libero di scorrere verticalmente mediante una guida montata su di un carrello.
Il carrello su cui scorre la guida verticale può a sua volta scorrere orizzontalmente su un'altra guida fissata al telaio; si ottiene così un perfetto rilevamento ed una rigidità del complesso.
All'estremo inferiore della guida verticale è montato il gruppo cannello predisposto per la regolazione manuale e la messa a punto di avvicinamento del carrello.
Posteriormente al telaio sono montati i magneti per l'ancoraggio, il sistema di regolazione del carrellino portante la DIMA ed il cassetto di comando.
È dotata di un cassetto per la regolazione della velocità di taglio e per l'inversione del movimento.

Caratteristiche tecnico-costruttive:

  • Potenza assorbita 50 W
  • Tensione alimentazione 48 V CC, o CA
  • Velocità di taglio 50÷600 mm/min
  • Peso 12 Kg


> Scarica la scheda del prodotto

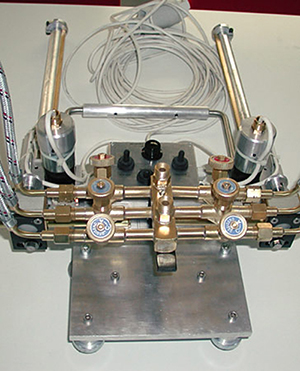

AI-A9802R

Attrezzatura taglio e smusso Bulbi

AI A9802RÈ costituita da una base con carrello per l'inserimento e lo scorrimento sul piano superiore del bulbo.
Sulla base sono montati i collettori entrata gas-ossigeno ed i magneti per il bloccaggio sul profilato.
Superiormente sui due lati sono montati due gruppi muniti di cremaglieria e micromotoriduttori che consentono lo scorrimento verticale sui due lati dei corpi porta-cannelli. Detti corpi porta-cannelli possono essere regolati manualmente per la messa a punto, con movimentazione orizzontale, rotazione ed avvicinamento del cannello.
La macchina può operare sui lati destro e sinistro realizzando smussi di tipo B.
La macchina è munita di fine corsa per la regolazione del taglio in discesa.
È dotata di cassetto di comando per la regolazione della velocità di taglio e la direzione dei due gruppi di taglio.

Caratteristiche tecnico-costruttive:

  • Potenza assorbita 20 W
  • Tensione alimentazione 48 V CC, o CA
  • Corsa verticale di taglio 80÷500 mm/min
  • Peso 12 Kg


> Scarica la scheda del prodotto


GANCI PER BULBI E TRAVI

Sono dispositivi utili per afferrare bulbi e/o profili diversi. Disponibili in un’ampia gamma di soluzioni.

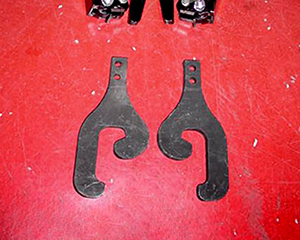

AI-GF | AI-GS

Ganci a due fori

AI GF AI GSGanci fissi:

  • AI-GF 06/10
  • AI-GF 12/18
  • AI-GF 20/24
  • AI-GF 26/34


Ganci semiautomatici:

  • AI-GS 08/16
  • AI-GS 14/24
  • AI-GR T31
  • AI-GR L360


> Scarica la scheda del prodotto

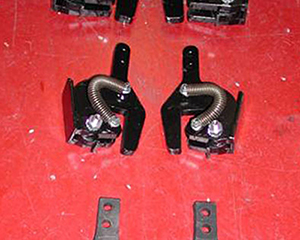

AI-GB

Ganci semiautomatici per sollevamento Bulbi

AI GBAI-GB 14/24:

  • Bulbi 140÷240 mm


AI-GB 08/16:

  • Bulbi 80÷160 mm
  • Spessore 15 mm
  • Trazione max 1,25 tonnellate

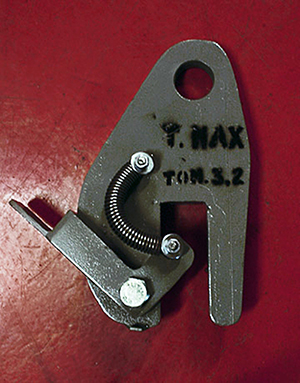

AI-GBS

Ganci semiautomatici per sollevamento Bulbi

AI GBSAI-GBS 14/24:

  • Bulbi 140÷240 mm
  • Spessore 20 mm
  • Trazione max 3,2 tonnellate


AI-GBS 08/16:

  • Bulbi 80÷160 mm
  • Spessore 20 mm
  • Trazione max 1,6 tonnellate


> Scarica la scheda del prodotto




ALLINEATORI A VENTOSE

Sono attrezzature speciali per allineare lamiere da saldare: la loro giuntura viene facilitata dall’uso di potenti ventose, che le mantengono in posizione durante la saldatura.

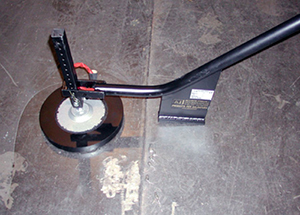

AI-PA 01 M

Allineatore a leva

AI PA 01MCaratteristiche tecnico-costruttive:

  • Leva tubolare e lama spinta in acciaio
  • Asta forata per regolazione utile in altezza fino a 200 mm
  • Eiettore in alluminio e silenziatore con valvola a sfera per comando
  • Apertura aria (consumo aria 300 l/min, pressione esercizio 4÷6 bar)
  • Ventosa diametro 250 mm
  • Forza tenuta circa 350 Kg


> Scarica la scheda del prodotto

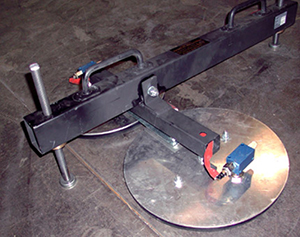

AI-PA 02 V

Allineatore a vite

AI PA 02VCaratteristiche tecnico-costruttive:

  • Asse portaventose in acciaio
  • Asse portaviti, viti e leva regolazione in acciaio
  • Bussole in bronzo
  • Peso 26 Kg
  • 2 ventose diametro 400 mm, forza tenuta complessiva circa 2000 Kg
  • 2 eiettori in alluminio e valvola a sfera per comando aria (pressione di lavoro 4÷6 bar)
  • Regolazione altezza lamiere 100 mm di differenza max


> Scarica la scheda del prodotto

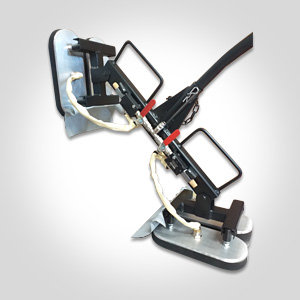

AI-AC.4

Allineatore speciale per impieghi vari

AI AC.4


PORTALINI MECCANICI CON GANCI SOSTITUIBILI

Sono attrezzature speciali che servono a posizionare vari profili da saldare su superfici irregolari attraverso un sistema meccanico con ausilio di apparecchio idraulico.

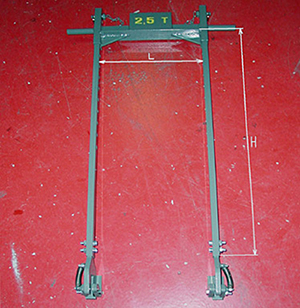

AI-PX

AI PXAI-PX consiste di un sistema meccanico per poter ubicare travi su superfici irregolari. Ha ganci sostituibili che reggono sia Bulbi che altri tipi di profilati. La trave è agganciata a caduta usando un martinetto (vedi schema).

Disponibilità ganci:

  • Ganci fissi per Bulbi 60, 80, 100, 120, 140, 160,180, 200, 220, 240 mm
  • Ganci semiautomatici per Bulbi 80÷240 mm
  • Ganci semiautomatici per travi T31
  • Ganci semiautomatici per profilati a L 30x60


Sono disponibili differenti tipi di ganci per differenti tipi di Bulbi o profili. Per maggiori dettagli, fare riferimento a ganci per bulbi e travi.

Caratteristiche tecnico-costruttive:

  • Struttura in Alluminio
  • Dimensioni [mm] Larghezza L: 250,350 Altezza H: 900, 1100, 1300, 1500
  • Carico Max 3000 Kg


> Scarica la scheda del prodotto


PORTALINI PNEUMATICI CON VENTOSE

Sono attrezzature speciali che servono a posizionare bulbi e/o profili da saldare su superfici irregolari attraverso un sistema totalmente pneumatico.



AI-PR 40 P

Caratteristiche tecnico-costruttive:

  • Cilindro pneumatico diametro 80 mm
  • Spinta circa 250 Kg con aria a 4÷6 bar
  • 2 ventose diametro 250 con forza di tenuta complessiva circa 700 Kg
  • Campo di lavoro Bulbi o travi altezza 40÷320 mm
  • Peso 13 Kg


> Scarica la scheda del prodotto

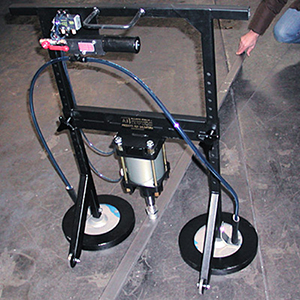

AI-PR 85 P

AI PR 85PCaratteristiche tecnico-costruttive:

  • Cilindro pneumatico diametro 125 mm
  • Spinta circa 700 Kg con aria a 4÷6 bar
  • 2 ventose diametro 300mm con forza tenuta complessiva circa 950 Kg
  • Campo di lavoro Bulbi o travi altezza 50÷400 mm
  • Peso 26 Kg


> Scarica la scheda del prodotto


PORTALINI IDRAULICI CON VENTOSE

Sono attrezzature speciali che servono a posizionare bulbi e/o profili da saldare su superfici irregolari attraverso un doppio sistema, pneumatico ed idraulico.

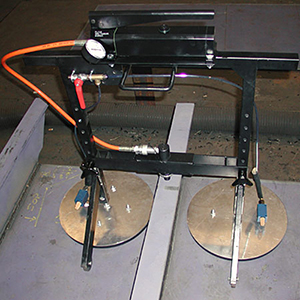

AI-PR 14 C

AI PR 14CCaratteristiche tecnico-costruttive:

  • Telaio in acciaio tubolare asse orizzontale in acciaio con regolazione in altezza 150÷400 mm spinta 1800 Kg
  • 2 eiettori in alluminio con silenziatori e valvola sfera per comando apertura aria (pressione di lavoro 4÷6 bar)
  • 2 ventose ellissoidali 350x450 mm con forza tenuta complessiva circa 2000 Kg peso 30 Kg


> Scarica la scheda del prodotto


PORTALINI IDRAULICI CON MAGNETI

Sono attrezzature speciali che servono a posizionare bulbi e/o profili da saldare su superfici irregolari attraverso un sistema idraulico.

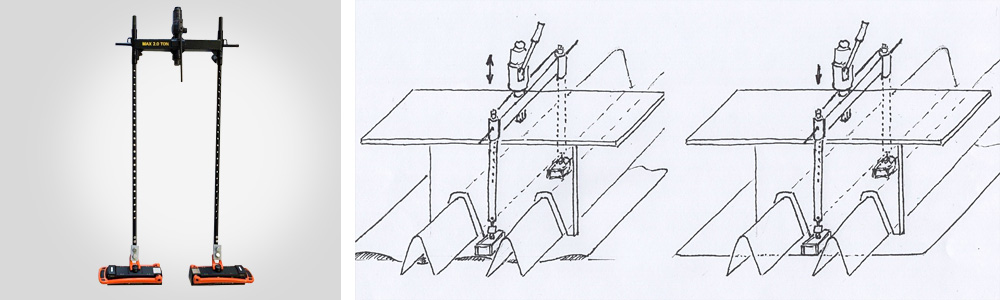

AI-PXH.32M

AI PXH.32M




QUADRI DISTRIBUZIONE GAS E BRUCIATORI

 Sono dei collettori che consentono di allacciare più utenze ossigas.

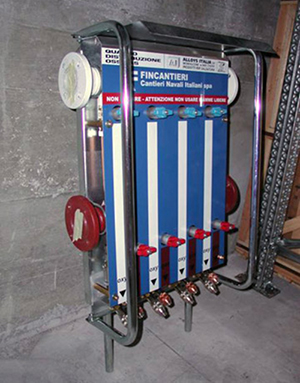

AI-QD 04 F

AI QD 04FCaratteristiche tecnico-costruttive:

  • Attacchi con flange
  • Collettore ossigeno press max alimentazione 10 bar
  • Collettore gas press. max alimentazione 1 bar
  • 4 prese ossigeno + 4 prese gas con attacchi rapidi, corredate ognuna di valvola sicurezza e valvola blocco flusso in caso di tranciatura tubi di utilizzo
  • Predisposizione posteriore per fissaggio su tubi Innocenti


> Scarica la scheda del prodotto





AI-QD 04 V

Caratteristiche tecnico-costruttive:

  • Flange entrata con valvola intercettazione
  • Collettore ossigeno press. max alimentazione 10 bar
  • Collettore gas press. max alimentazione 1 bar
  • 4 prese ossigeno + 4 prese gas con attacchi rapidi, corredate ognuna di valvola sicurezza e valvola blocca-flusso, in caso di tranciatura tubi di utilizzo, predisposizione posteriore per fissaggio su tubi Innocenti


> Scarica la scheda del prodotto

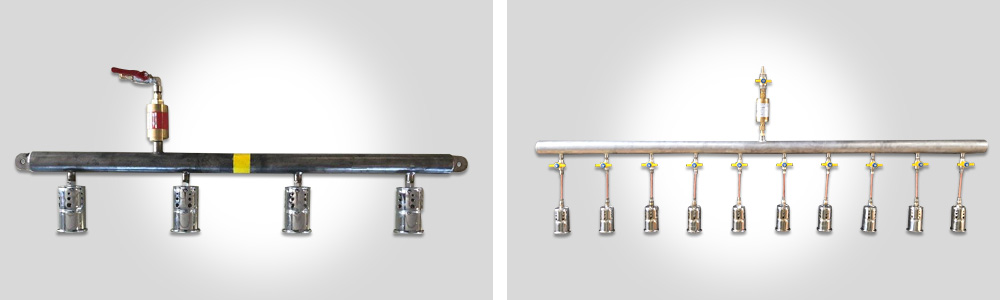

AI-BR

Bruciatori per riscaldo

AI BR1 AI BR2




ALLINEATORI A BANDIERETTA

Sono attrezzature speciali che servono per allineare e mantenere fissi in posizione verticale, durante la saldatura, travi e/o pannelli, in modo da permetterne il corretto fissaggio. Gli allineatori a bandieretta consistono in un meccanismo che sorregge le travi in posizione verticale, così da permetterne la saldatura.



AI-AB 30

AI AB 30Disponibilità Bulbi 60÷160 mm

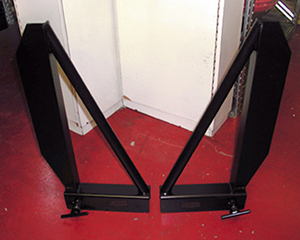

AI-AB 60

AI AB60Disponibilità Bulbi 80÷260 mm

NOTA
Su richiesta, disponibili misure diverse

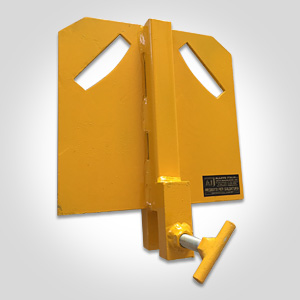

AI-AB 225

Allineatore a bandieretta doppio

AI AB225

> Scarica la scheda del prodotto


TRAVERSE SOSTEGNO PARETI

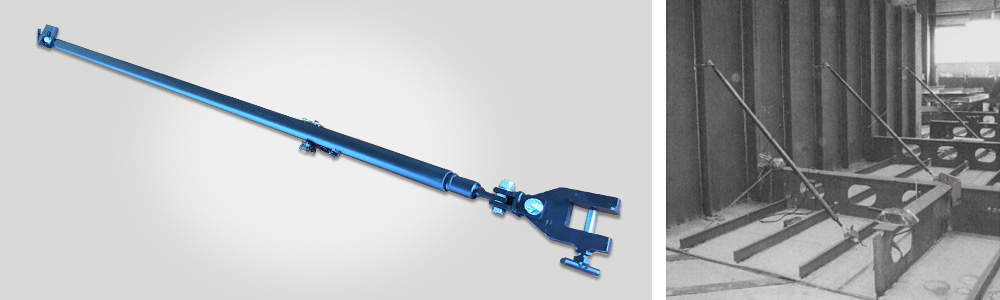

AI-TSP4

AI TSP.4

La traversa è composta da prolunghe regolabili in lunghezza con snodi rotanti alle 2 estremità corredati di relativi morsetti a vite per il fissaggio
MANUTENZIONE controllare usura viti dei morsetti di fissaggio, integrità delle varie parti dell'attrezzatura.
ATTENZIONE la lunghezza di 3400 mm per allungamento ed il carico di 250 Kg per questa lunghezza sono i limiti di sicurezza massimi ammessi!

Tabella carichi ammessi per le diverse lunghezze:

[mm][Kg]
2500 650
2700 500
3000 450
3200 350
3400 250

Caratteristiche tecniche:

  • Struttura in acciaio tubolare con snodi in acciaio saldato
  • Peso trave 15 Kg


> Scarica la scheda del prodotto


TIRANTI BULBO DOPPIO FONDO

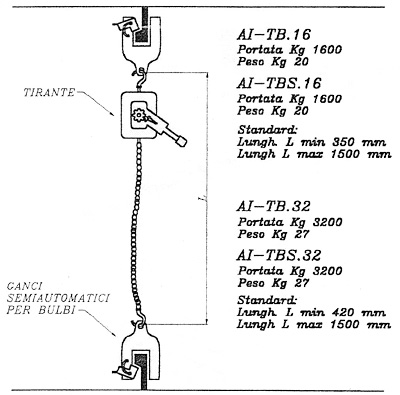

AI-TB16 e AI-TBS16

AI TB schemaAI-TB
Tirante con meccanismo a leva, costruito interamente in acciaio e dotato di un dispositivo che agevola le operazioni di sgancio e riaggancio.

AI-TBS
Tirante con meccanismo a leva, come il precedente AI-TB, corredato di un indicatore di sicurezza che visualizza immediatamente l'eccesso di carico di lavoro.

NOTA
I tiranti AI-TB e AI-TBS vengono forniti con ganci semiautomatici di sollevamento AI-GB per i diversi tipi di Bulbi.





Caratteristiche tecnico-costruttive:

AI-TB16AI-TB16Lunghezza Standard
Portata 1600 Kg Portata 1600 Kg L min 350 mm
Peso 20 Kg Peso 20 Kg L max 1500 mm



AI-TB32AI-TB32Lunghezza Standard
Portata 3200 Kg Portata 3200 Kg L min 420 mm
Peso 27 Kg Peso 27 Kg L max 1500 mm


> Scarica la scheda del prodotto


PONTICELLI ALLUMINIO ALLINEAMENTO LAMIERE

Servono per allineare lamiere utilizzando prigionieri fissati con impianti saldatura Nelson.

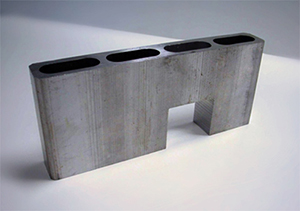

AI-PN

AI PNPossibilità di utilizzo in serie di più moduli saldati:

  • 2 moduli cod. AI-PN 02
  • 3 moduli cod. AI-PN 03
  • x moduli cod. AI-PN X


Caratteristiche tecnico-costruttive:

  • Dimensioni [lungh x base x altezza] 280x40x120 mm
  • Fresatura [prof x largh] 55x65 mm
  • Peso 1,7 Kg


> Scarica la scheda del prodotto


ACCESSORI MAGNETICI

Le nostre apparecchiature sono corredate da accessori che le personalizzano e diversificano.



AI-SM

Supporto magnetico tubi aspirafumo

Caratteristiche tecniche:

  • AI-SM 810 per tubi diametro 80÷100 mm
  • AI-SM 912 per tubi diametro 90÷120 mm
  • Forza magnete circa 35 Kg
  • Peso 0,5 Kg


> Scarica la scheda del prodotto



AI-GA 05 | AI-GA 06 | AI-GA 10

Guida cannello

Caratteristiche tecniche:

  • AI-GA 06 Lunghezza 600 mm
  • AI-GA 10 Lunghezza 1000 mm
  • AI-GA 05 Lunghezza 500 mm


NOTA
Eventuali modifiche possono essere effettuate su richiesta cliente


> Scarica la scheda del prodotto



AI-SMRX 1

Supporto magnetico per lastre rx

NOTA
Eventuali modifiche possono essere effettuate su richiesta cliente


> Scarica la scheda del prodotto

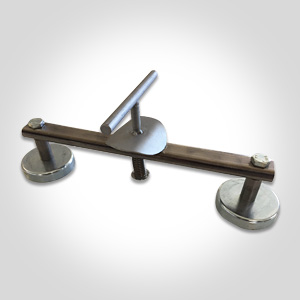

AI-SM.71 F

Supporto magnetico per ceramiche

AI.SM.71F
